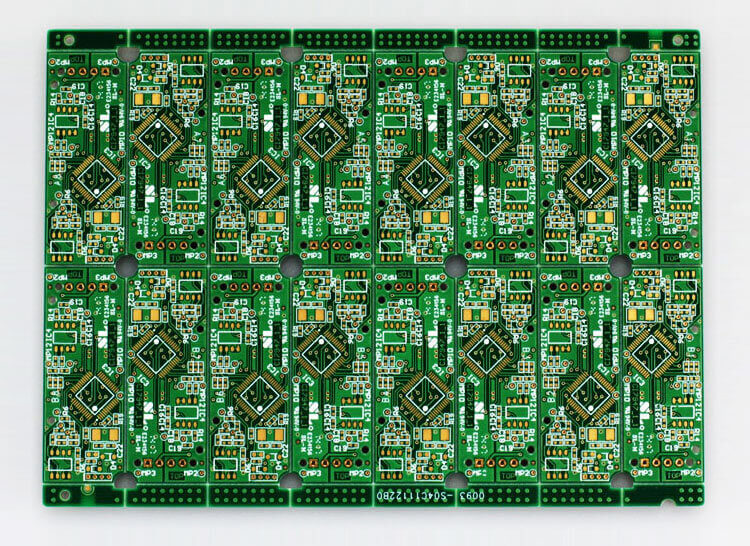

PCBA打樣是什么意思?PCBA指PCB裸板經過SMT貼片上件，及DIP插件的整個制作流程，那么pcba打樣貼片加工制作流程：

　　1、訂單打樣加工前先溝通咨詢、對接資料。

　　2、由深資質的pcb工程工藝評估。

　　3、pcba報價共分為pcb裸板和電子元件兩種，pcba是一站式服務，要把從工程文件到成品中間的所有流程費用都評估進來。

　　4、DFM文件編寫。　　

　　5、采購元件物料，通常由pcba加工廠對元器件進行集采。

　　6、倉庫入料、取料、備料。

　　7、加工/進入生產環節,包括PCB打樣加工、SMT貼裝等步驟;

　　8、加工好的線路板，需要進行功能測試、老化測試、燒錄測試、信號測試等。

　　9、pcb產品組裝、部件集成總裝等，在該環節中需要嚴格控制靜電對已通過測試的完成品造成損害。
